陶瓷膜设备的工作原理是什么

陶瓷膜设备作为一种高效分离技术，其核心原理基于物理筛分与表面效应，广泛应用于水处理、食品饮料、生物医药及化工等领域。其工作原理可分解为以下几个关键环节：

一、陶瓷膜的结构特性

陶瓷膜主要由氧化铝、氧化锆等无机材料经高温烧结而成，呈多孔不对称结构。典型陶瓷膜由三层构成：

1. 支撑层：厚度约1-2mm，孔径在10-20微米，提供机械强度；

2. 过渡层：孔径1-5微米，降低表面粗糙度；

3. 分离层：厚度仅20-50微米，孔径范围0.1-1微米（微滤膜）或1-100纳米（超滤/纳滤膜），起主要分离作用。

二、分离机制的三重作用

1. 筛分效应（主导机制）

当流体在压力驱动下通过膜时，粒径大于膜孔径的颗粒、胶体或大分子被截留在膜表面，形成"滤饼层"。对于0.1μm孔径的陶瓷膜，可100%截留细菌（0.5-5μm）和大部分病毒（20-400nm）。

2. 表面吸附

膜材料表面的Zeta电位对带电物质具有吸附作用。氧化铝膜在pH=7时表面带正电，可吸附负电性有机物；氧化锆膜则通过羟基与特定分子形成氢键。

3. 电荷排斥

纳滤级陶瓷膜（孔径<2nm）通过道南效应排斥同价离子，如HBZhan案例中提到的重金属离子去除率可达90%以上。

三、跨膜传质动力学

工作压力（0.1-1MPa）驱动流体垂直穿透膜层，遵循达西定律：

通量J = ΔP/(μ·Rt)

其中ΔP为跨膜压差，μ为流体粘度，Rt为总阻力（包含膜阻力Rm、污染阻力Rf和浓差极化阻力Rcp）。

浓差极化：溶质在膜表面积聚形成边界层

膜污染：颗粒堵塞孔道或吸附在表面

 四、抗污染设计原理

1. 表面特性优化

洪力陶瓷膜采用"亲水改性技术"，接触角<10°，减少有机物吸附。

2. 流体动力学控制

 错流过滤：进料液以2-5m/s流速平行冲刷膜表面，带走沉积物

 脉冲反冲：每30-120分钟用高压水/气反向冲洗（0.3-0.6MPa）

 化学清洗：采用0.5%NaOH+0.1%NaClO混合液消除有机污染

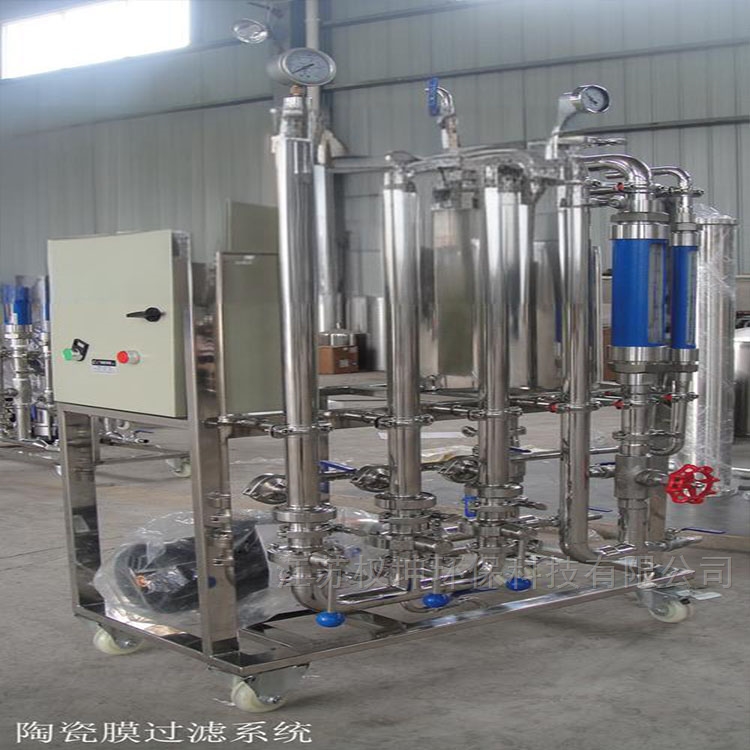

五、典型工作流程

1. 预处理：100μm保安过滤器去除大颗粒

2. 核心过滤：0.05μm陶瓷膜在0.8MPa下运行，通量维持80LMH

3. 再生阶段：

 物理清洗：每2小时反冲30秒

 化学清洗：每周用2%柠檬酸循环1小时

4. 膜完整性检测：气泡点试验（压力≥0.15MPa）

六、性能影响因素

| 参数 | 影响规律 | 优化方向 |

|-------|----------|----------|

| 温度 | 每升高1℃通量增加2% | 维持30-50℃ |

| pH值 | 强酸强碱加速膜溶解 | 控制pH2-11 |

| 浊度 | >50NTU时污染加剧 | 预处理至<5NTU |

| 压力 | 通量随压力线性增长至临界值 | 控制0.3-0.8MPa |
